受荷兰足球全攻全守的策略启发:塔板采用喷降一体设计,传质与降液结合;基于垂直筛板喷射原理:延续喷射传质的高效与大通量特性;将全降液设计理念发挥到极致:由单到多,再到全降液或无降液;并延展传质空间:塔内空间全利用,真正的全立体传质。
气液错流接触,液体从塔板一侧受液盘,经喷射元件,横向流经塔板到达另一侧的降液管,完成传质过程;气相引射传质,在塔板至罩顶的立体空间中,液体经过拉膜---破碎---碰顶返回---喷射---对喷---分离六个步骤和气体完成传质。 板面利用率70%,空间利用率达50%以上。

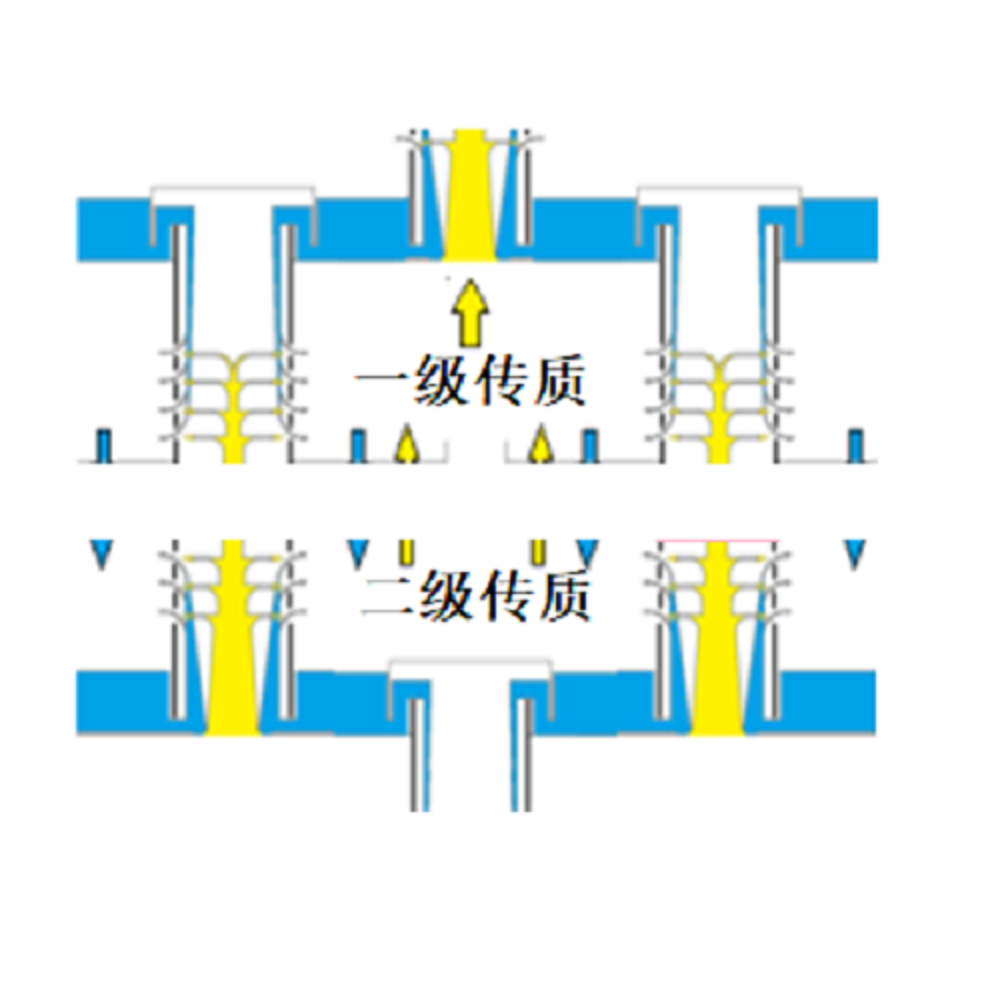

气液逆流接触,液体自上层塔板成膜向下流动,先后经历降膜喷射传质(一次传质),完成降液过程;降落到下层塔板上的液相再经气相提升,完成引射传质拉膜---破碎---碰顶返回---喷射---对喷---分离六步骤(二次传质)。板面利用率100%,空间利用率100%,效率提高10-30%。
